HOWTO: EGR Afdichten Focus 2 1.6TDCi

Berichtdoor skyflyer op za nov 14, 2009 17:31

Hey,
vandaag heb ik mijn EGR klep afgedicht van mijn Ford Focus MK2 1.6TDCi 109pk van bouwjaar 2005.

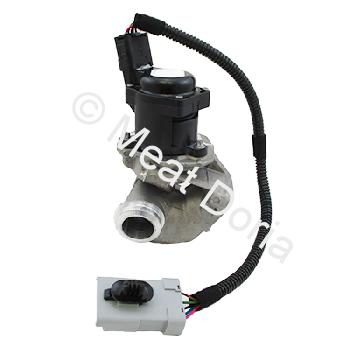

Dit is de EGR-klep die men gebruikt in mijn type wagen. Voor het gat helemaal rechts moet het plaatje worden geplaatst, dus niet voor het ronde gat dat duidelijk te zien is op de foto.
Afbeelding

Hier een kleine howto hoe ik het gedaan heb.
Stap 1: Verwijderen ruitenwissers.
Zorg dat je ruitenwissers in neutrale positie staan voordat je begint!
Verwijder de plastiek kapjes over de bevestigingsbouten van de ruitenwissers.
Verwijder de 2 moeren met een dopsleutel maat 16.
Afbeelding
Als de moeren los zijn kan je de ruitenwissers loshalen. Deze zitten redelijk hard vastgekneld. Gebruik een steeksleutel om deze los te trekken.
Afbeelding

Stap 2: Verwijder afdekplaat onder ruit.
De afdekplaat bestaat uit 2 aparte delen.
Door middel van 6 klips zijn deze aan elkaar bevestigd. Maak ze alle 6 los met behulp van een platte schroevendraaier.
Afbeelding
Maak het reservoir voor de remvloeistof los door de 2 Torx-schroeven los te draaien. Deze zijn maat T25
Afbeelding
Nadien kan je de bovenste plaat van de andere verwijderen.
De onderste plastic plaat zit nog vast met 2 Torx-schroeven maat T30. Eens deze los zijn kan deze plaat er ook af.
Afbeelding
Eens deze plaat weg is zie je de EGR-klep goed. Na dit kan je beginnen met het loskoppelen van de EGR-klep.
Afbeelding

Stap 3: Loskoppelen EGR
De EGR-klep zit vast met 2 bouten maat 8. Het zijn bouten van zo'n 10cm lengte. Op volgende foto zijn de 2 bouten aangegeven die los moeten met een gele pijl.
Begin met de bovenste bout, dan zal het originele plaatje opzij vallen waardoor dit makkelijker uit te halen is.
Afbeelding
Hier zie je het originele plaatje dat er uitkomt, met het grote gat.
Afbeelding
Een stuk oud Roestvrij staal komt van pas om een kopie van dit plaatje te maken.
Afbeelding
Leg het originele plaatje op het stuk metaal en teken het af. Snij of zaag het uit en vijl de bramen weg.
Afbeelding
De 2 gaten waar de bevestigingsbouten door moeten zijn geboord met een boor maat 6, het middelste gat is geboord met maat 5.
Zonder het gat van 5mm zou de auto een foutmelding weergeven en kan in noodloop gaan.
Afbeelding

Zoals je ziet is er aan het plaatje een uitstekend lipje, dit is handig om vast te houden tijdens het plaatsen ervan.
Plaats alles terug in omgekeerde volgorde en geniet van de afgedichte EGR-klep! :-)
Afbeelding
Avatar gebruiker
skyflyer
Beheerder

Berichten: 6176
Geregistreerd: zo jun 12, 2005 8:15
Woonplaats: Herent

2005 Ford Focus

Word een Viking

Re: HOWTO: EGR Afdichten Focus 2 1.6TDCi

Berichtdoor delty op za nov 14, 2009 18:42

uw ne how to ziet er alleszins overzichtelijk uit.

nog een vraagje
zou da bij ne 90pk versie op dezelfde plaats zitten, waarschijnlijk wel zeker?
voelt ge iets van verschil aan het gedrag van de motor?
Avatar gebruiker
delty

Berichten: 189
Geregistreerd: zo okt 26, 2008 20:00
Woonplaats: passendale

Re: HOWTO: EGR Afdichten Focus 2 1.6TDCi

Berichtdoor skyflyer op za nov 14, 2009 18:46

delty schreef:zou da bij ne 90pk versie op dezelfde plaats zitten, waarschijnlijk wel zeker?
voelt ge iets van verschil aan het gedrag van de motor?


Moet ge zelf eens bekijken, heb er geen idee van of die daar ook zit.
Verschil nog niet meteen gemerkt. Heb er nog ni ver mee gereden. Enkele km op klein banen heb ik gedaan, morgen eens autostrade doen.
Afbeelding
Avatar gebruiker
skyflyer
Beheerder

Berichten: 6176
Geregistreerd: zo jun 12, 2005 8:15
Woonplaats: Herent

2005 Ford Focus

Re: HOWTO: EGR Afdichten Focus 2 1.6TDCi

Berichtdoor JohanVG op za nov 14, 2009 21:01

Dat zie ik nu graag se!
Hier gaan zeer veel mensen iets aan hebben! *thumsup*
Heb je ook heel de klep eruit gehad of alleen het plaatje vervangen?
(voor mensen die genoeg hebben aan de EGR opkuisen)

(is de maat dopsleutel voor ruitenwisserarm geen 13 ipv 16?)
Mini-tip: om de ruitenwisserarm gemakkelijk te verwijderen kan je
hem ook recht plooien en dan lichtjes vooruit/achteruit schudden,
die komen dan vanzelf los en zo beschadig je niets door je steeksleutel als hefboom te gebruiken.
JohanVG

Berichten: 532
Geregistreerd: do apr 16, 2009 12:32

Re: HOWTO: EGR Afdichten Focus 2 1.6TDCi

Berichtdoor skyflyer op za nov 14, 2009 21:20

JohanVG schreef:Heb je ook heel de klep eruit gehad of alleen het plaatje vervangen?

Enkel het plaatje vervangen zonder de klep er volledig uit te halen.
Misschien dat ik me na de winter wel eens ga bezig houden met het reinigen van de aangekoekte roet overal :-)
Afbeelding
Avatar gebruiker
skyflyer
Beheerder

Berichten: 6176
Geregistreerd: zo jun 12, 2005 8:15
Woonplaats: Herent

2005 Ford Focus

Re: HOWTO: EGR Afdichten Focus 2 1.6TDCi

Berichtdoor Dragunov 'Mr Update' op zo nov 15, 2009 0:24

Verschil?

Wat ik me wel afvraag is het volgende, dus als die klep toeslipt vermeerdert je uitstoot en verminder je uitstoot, of ben ik mis?

Maar als je nu een plaatje ertussensteekt, is dit toch praktisch etzelfde of de klep die toezit, of ben ik hier ook terug mis?
Ford Focus II Trend++ 1600 TDCi 109PK+; Aquarius Blue; Bouwjaar: april 2005; RIP: juni 2016;

Ford Mondeo V Titanium 2.0TDCi 150PK+; Panther Black; First Edition Pack; Bouwjaar: februari 2015;
Avatar gebruiker
Dragunov 'Mr Update'
Beheerder

Berichten: 4155
Geregistreerd: ma jan 26, 2009 21:21
Woonplaats: Houthulst

2005 Ford Focus

Re: HOWTO: EGR Afdichten Focus 2 1.6TDCi

Berichtdoor JohanVG op zo nov 15, 2009 14:20

Beetje uitleg:
De EGR gaat normaal enkel open wanneer de motor in constante last gehouden wordt, dus bv aan een constante snelheid rijden.
Geef je gas bij dan sluit deze terug om enkel zuivere lucht aan de voeren en uw motor voldoende vermogen te geven.
Het enige voordeel van deze klep is, dat op moment van werking de NOx uitstoot verlaagd wordt door het hergebruik van de uilaatgassen.
Deze klep heeft dus effectief enkel een nut op milieu-aspect.

De nadelen:
Het herverbranden van de roetdeeltjes in de uitlaatgasssen zorgt ervoor dat deze een klevende pekachtige vorm aannemen.
Wanneer deze zich afzet in de klep (en dat gebeurd onvermijdelijk) zal de klep uiteindelijk vast komen te zitten.
Is dat in gesloten toestand heb je geluk en heeft de klep eigenlijk zichzelf afgesloten: je krijgt dus enkel zuivere lucht in motor.
Statistisch is de kans veel groter dat het omgekeerde gebeurd en de klep vast komt te zitten in open toestand.
Gevolg is dat je constant vervuilde lucht in je motor trekt met een serieus roeten als gevolg en vooral vermogenverlies!
Alle onderdelen die gebruik maken van de aanvoerlucht (bv turbo) ondervinden eveneens dezelfde nadelen van het pekkerige roet dat aanslaat.

Het afdichten van deze klep geeft dus geen vermogenwinst maar een vermogenbehoud en
is bepalend voor de gezondheid van je motor!
Dat deze uberhaupt nog gebruikt wordt is enkel te danken aan de groene gedachte dat zonder deze klep de uitstoot, bij constante belasting,
een beetje verlaagd wordt. Men vind het niet kunnen in deze tijd een stapje terug te zetten, hoe klein het ook is.
Dat diezelfde winst niet oplevert tegen alle nadelen (ook groene) doet er blijkbaar niet toe...
want daarvoor hebben onze groene jongens 'kleppen voor de ogen'... :wink:
JohanVG

Berichten: 532
Geregistreerd: do apr 16, 2009 12:32

Re: HOWTO: EGR Afdichten Focus 2 1.6TDCi

Berichtdoor JohanVG op zo nov 15, 2009 14:42

Om daar wat aan toe te voegen:
Waarom de klep vaak afgesloten wordt is dus duidelijk. Vermogenbehoud en een gezonde motor!
Waar ik me dan wel vragen bij stel is het volgende.

Veel wagens geven een foutmelding wanneer een plaatje wordt gebruikt om de klep af te dichten.
Vandaar wordt er aanbevolen een gaatje (van enkele mm) te voorzien dat deze melding tegen gaat.

Gevolg (denk ik dan):
Komt je klep uiteindelijk vast te zitten in open toestand zal er via dat kleine gaatje een constante aanvoer zijn
van uitlaatgassen. Het roeten en vermogensverlies zal minder zijn, het zal je niet snel opvallen,
maar alle onderdelen in je aanvoerlijn gaan hier onder lijden,
weliswaar over een langere termijn.

Graag meningen??
JohanVG

Berichten: 532
Geregistreerd: do apr 16, 2009 12:32

Re: HOWTO: EGR Afdichten Focus 2 1.6TDCi

Berichtdoor skyflyer op zo nov 15, 2009 23:12

Is een gat van 5mm de minimum doorsnede dat je kan maken?
Ik heb vandaag een 2de plaatje gemaakt zonder gat in. Dit wil ik plaatsen en het gat steeds een klein beetje vergroten tot de eventuele foutmelding niet meer optreedt.
Afbeelding
Avatar gebruiker
skyflyer
Beheerder

Berichten: 6176
Geregistreerd: zo jun 12, 2005 8:15
Woonplaats: Herent

2005 Ford Focus

Re: HOWTO: EGR Afdichten Focus 2 1.6TDCi

Berichtdoor BIG charlie op zo nov 15, 2009 23:44

@Skyflyer : proficiat met je zeer duidelijke how to...
Dus met een gaatje van 5 mm krijg jij geen foutmelding meer?
Ik zie dat je nog ga pogen met een plaatje zonder gaatje of met een kleiner gaatje ?
Hou ons op de hoogte als je wil.... lekker interessant :wink:
Jij doet nu wat ik al een hele tijd van plan ben :D
Ik hou dit topic met argusogen in de gaten.

Greetz
BIGcharlie
Ford C-Max 1.6 TDCI Trend chiptuned
Avatar gebruiker
BIG charlie

Berichten: 281
Geregistreerd: di mei 26, 2009 14:30
Woonplaats: Mortsel

Re: HOWTO: EGR Afdichten Focus 2 1.6TDCi

Berichtdoor kolere op za nov 21, 2009 12:37

Schoonmaken wordt vaak met verstuiverreiniger gedaan. Voor je inlaatspruitstuk kan je dit met een spuit doen en dan de motor op toeren houden. Ik zou dit niet doen dit komt in je katalysator of dpf(als je die hebt) als deze verstopt raakt ben je een bak met geld kwijt. De egr kan je er gewoon uit halen en dan veilig reinigen (doekje met verstuiver reiniger).

-Kan je de EGR trouwens uit de stekker halen en weer terug plaatsen zonder een storing te krijgen?
-Wat ik ook op het Nederlandse forum vroeg, wat is ongeveer de dikte van het plaatje?
kolere

Berichten: 5
Geregistreerd: vr nov 20, 2009 21:25
Woonplaats: Delft

Re: HOWTO: EGR Afdichten Focus 2 1.6TDCi

Berichtdoor skyflyer op za nov 21, 2009 16:52

kolere schreef:?
-Wat ik ook op het Nederlandse forum vroeg, wat is ongeveer de dikte van het plaatje?

Mijn plaatje is zo'n 1,5mm en is meer dan genoeg!

Ik heb er ondertussen al een dikke 600-700km opzitten, en ook heel wat op autostrade. Alles werkt zeer goed.
Na 5000km ga ik het plaatje er nog eens uithalen om te bekijken in welke staat het zich bevindt.

Succes ermee! :wink:
Afbeelding
Avatar gebruiker
skyflyer
Beheerder

Berichten: 6176
Geregistreerd: zo jun 12, 2005 8:15
Woonplaats: Herent

2005 Ford Focus

Re: HOWTO: EGR Afdichten Focus 2 1.6TDCi

Berichtdoor BIG charlie op wo jan 13, 2010 8:29

@ Skyflyer
Heb je ondertussen al eens het bewuste plaatje gedemonteerd om te zien hie het er uitziet ?
En heb je al getest met een volledig gesloten plaatje ?
Ben benieuwd naar je bevindingen. :)

Greetz

BIG charlie
Ford C-Max 1.6 TDCI Trend chiptuned
Avatar gebruiker
BIG charlie

Berichten: 281
Geregistreerd: di mei 26, 2009 14:30
Woonplaats: Mortsel

Re: HOWTO: EGR Afdichten Focus 2 1.6TDCi

Berichtdoor Interceptor77 op wo jan 13, 2010 18:23

heel leuke how-to
zal zodra ik wat meer tijd heb eens kijken hoe het bij mijn motor zit plaatje maken en de bevindingen hier posten
*Ford Focus Sport 2.0l TDCI Machine Grey 2005
*Ford Mustang II Cobra 5.0l Raven Black 1977
Interceptor77

Berichten: 19
Geregistreerd: za jan 02, 2010 15:04
Woonplaats: Sint-Niklaas

Re: HOWTO: EGR Afdichten Focus 2 1.6TDCi

Berichtdoor jemme op do jan 14, 2010 10:37

Hoe verschillend is dit voor een 1.8 TDCi?
jemme

Berichten: 291
Geregistreerd: ma dec 24, 2007 12:15
Woonplaats: BIERbeek

2007 Ford Focus

Re: HOWTO: EGR Afdichten Focus 2 1.6TDCi

Berichtdoor skyflyer op zo jan 24, 2010 17:24

BIG charlie schreef:@ Skyflyer
Heb je ondertussen al eens het bewuste plaatje gedemonteerd om te zien hie het er uitziet ?
En heb je al getest met een volledig gesloten plaatje ?
Ben benieuwd naar je bevindingen. :)

Greetz

BIG charlie


Nee, nog niet... Dat is werk voor na de winter :-)
Het plaatsen doe ik liever onder daglicht dan binnen onder kunstlicht. Dus als het in maart of april al een dagje wat warmer is zal ik er eens aan beginnen :)
Plaatje ligt al wel klaar.
Afbeelding
Avatar gebruiker
skyflyer
Beheerder

Berichten: 6176
Geregistreerd: zo jun 12, 2005 8:15
Woonplaats: Herent

2005 Ford Focus

Re: HOWTO: EGR Afdichten Focus 2 1.6TDCi

Berichtdoor Dragunov 'Mr Update' op zo jan 24, 2010 17:36

Gesloten plaatje zal error opgeven denk ik
Ford Focus II Trend++ 1600 TDCi 109PK+; Aquarius Blue; Bouwjaar: april 2005; RIP: juni 2016;

Ford Mondeo V Titanium 2.0TDCi 150PK+; Panther Black; First Edition Pack; Bouwjaar: februari 2015;
Avatar gebruiker
Dragunov 'Mr Update'
Beheerder

Berichten: 4155
Geregistreerd: ma jan 26, 2009 21:21
Woonplaats: Houthulst

2005 Ford Focus

Re: HOWTO: EGR Afdichten Focus 2 1.6TDCi

Berichtdoor skyflyer op zo jan 24, 2010 17:39

Dragunov schreef:Gesloten plaatje zal error opgeven denk ik

Normaal gezien wel, maar ik ga het toch eens proberen. En zo het gaatje steeds vergroten tot de foutmelding weg is.
Afbeelding
Avatar gebruiker
skyflyer
Beheerder

Berichten: 6176
Geregistreerd: zo jun 12, 2005 8:15
Woonplaats: Herent

2005 Ford Focus

Re: HOWTO: EGR Afdichten Focus 2 1.6TDCi

Berichtdoor BIG charlie op do apr 08, 2010 14:10

@skyflyer.
Heb jij nog extra dichtingskit gebruikt bij de montage ?
Of gewoon "droog" gemonteerd ?
Ben namelijk alles in gereedheid aan het brengen om één van de komende dagen ook een plaatje te plaatsen.

Greetz

BIG charlie
Ford C-Max 1.6 TDCI Trend chiptuned
Avatar gebruiker
BIG charlie

Berichten: 281
Geregistreerd: di mei 26, 2009 14:30
Woonplaats: Mortsel

Re: HOWTO: EGR Afdichten Focus 2 1.6TDCi

Berichtdoor skyflyer op do apr 08, 2010 14:11

BIG charlie schreef:@skyflyer.
Heb jij nog extra dichtingskit gebruikt bij de montage ?
Of gewoon "droog" gemonteerd ?
Ben namelijk alles in gereedheid aan het brengen om één van de komende dagen ook een plaatje te plaatsen.

Greetz

BIG charlie


Neen, heb het er gewoon "droog" tussen gestoken. Tot nu toe draait alles nog perfect zoals het hoort! ;-)
Afbeelding
Avatar gebruiker
skyflyer
Beheerder

Berichten: 6176
Geregistreerd: zo jun 12, 2005 8:15
Woonplaats: Herent

2005 Ford Focus

Volgende

Keer terug naar Technisch > Modificatie guides

Wie is er online

Gebruikers op dit forum: Geen geregistreerde gebruikers. en 1 gast

cron
